Tractor Drive trục

CácTractor Drive trụclà thành phần quan trọng của hệ thống truyền tải điện trong máy móc nông nghiệp. Chức năng chính của chúng là chuyển sức mạnh động cơ một cách hiệu quả sang bánh xe hoặc máy móc nông nghiệp đi kèm, đóng vai trò là tổ hợp lõi đảm bảo hiệu quả vận hành và lái xe an toàn của máy kéo.

Thành phần cấu trúc

Ống trục truyền: Được làm bằng hợp kim nhôm có độ bền cao, nó là thành phần chính để truyền điện và có thể chịu được mô-men xoắn và ứng suất uốn.

Khớp phổ quát: Nó cho phép truyền năng lượng giữa đầu vào và đầu đầu ra không nằm trên cùng một mặt phẳng. Góc tối đa có thể đạt 80 °. Nó áp dụng một cấu trúc lồng bóng để đảm bảo truyền suôn sẻ.

Khớp nối và trục vát: Kết nối hộp số và trục ổ đĩa. Thiết kế răng cưa hình chữ nhật giúp tăng cường độ chính xác truyền.

Vòng bi và con dấu: Vòng bi bóng sâu (cho tải trọng tốc độ cao và nặng), vòng bi con lăn hình trụ (với khả năng chịu tải mạnh) và vòng bi trượt (cho tải trọng thấp và tải trọng) được sử dụng kết hợp. Dấu dầu ngăn ngừa rò rỉ dầu bôi trơn.

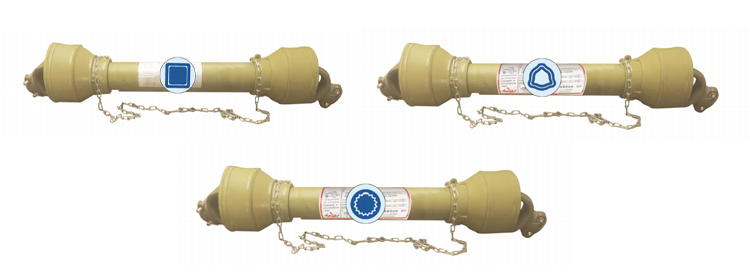

Hình dạng và tính năng phổ biến

Hình dạng spline củaTractor Drive trụcCó thể ảnh hưởng trực tiếp đến hiệu quả quay và khả năng chịu tải của nó, và nó cũng có thể áp dụng cho các kịch bản ứng dụng khác nhau.

Spline hình chữ nhật

● Nó áp dụng phương pháp định tâm đường kính nhỏ, đảm bảo sự ổn định định tâm tốt. Biến dạng gây ra bởi xử lý nhiệt có thể được loại bỏ thông qua mài để đảm bảo độ chính xác cao.

● Với nhiều răng, nó có thể phân tán tải và phù hợp cho các kết nối cố định hoặc kết nối trượt với tải trung bình đến nhỏ.

● Rễ răng tương đối nông, dẫn đến nồng độ ít căng thẳng hơn. Sức mạnh của trục và trung tâm ít bị suy yếu hơn, và độ chính xác cao có thể đạt được thông qua mài.

● Nó thường được sử dụng trong truyền cơ học của máy kéo, ô tô, dụng cụ máy móc, v.v., và đặc biệt phù hợp cho các tình huống cần sự liên kết và hướng dẫn cao.

SPLINE không liên quan

● Hồ sơ răng là một đường cong không liên quan. Khi chịu tải, nó tạo ra lực xuyên tâm, đảm bảo rằng mỗi chiếc răng bị căng thẳng đều, dẫn đến sức mạnh cao và tuổi thọ dài.

● Nó thường có thể được sử dụng để căn chỉnh răng bên, hoặc cũng cho căn chỉnh đường kính lớn hoặc đường kính nhỏ.

● Quá trình này tương tự như các bánh răng, giúp dễ dàng đạt được độ chính xác và khả năng thay thế cao.

● Nó phù hợp cho các kết nối có tải trọng lớn, yêu cầu chính xác cao và kích thước lớn.

Spline hình tam giác

● Xử lý đơn giản: Răng nhỏ và nhiều, tạo điều kiện điều chỉnh và lắp ráp, và gây ra sự suy yếu tối thiểu của trục và trung tâm.

● Thích hợp cho các kết nối tĩnh với đường kính nhỏ và tải trọng thấp, chẳng hạn như kết nối của các bộ phận có thành mỏng.

● Cấu trúc đơn giản và chi phí sản xuất thấp.

Những cái nàyTractor Drive trụcĐược sản xuất và phát triển bởi Shuoxin® chủ yếu được thiết kế để liên tục cung cấp các giải pháp truyền tải hiệu quả và bền cho nông nghiệp toàn cầu, cho phép nhiều nông dân thực hiện các hoạt động nông nghiệp của họ một cách dễ dàng.
